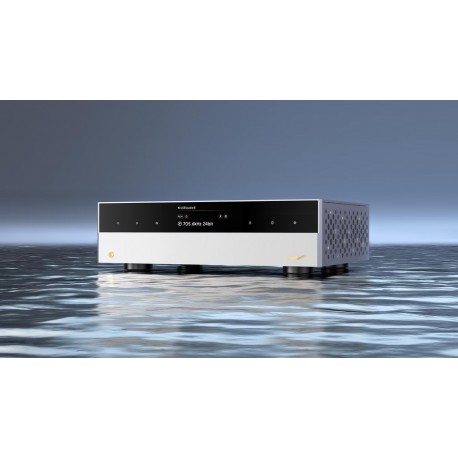

MATRIX Audio ND-1

L'ingénierie de la conversion pure

Le ND-1 est le DAC de référence de la N-Series Matrix Audio. Pensé pour les systèmes en séparées, il s'associe au NT-1 (transport) et au NA-1 (ampli casque) pour former un stack desktop haut de gamme sans compromis.

À l'écoute

En I2S-LVDS (Hdmi) sur le NT-1, le ND-1 s'efface derrière la musique. Mode Op-Amp : scène large, dynamique instantanée, beaucoup de micro-détails. Mode Transformateurs Lundahl : chaleur, rondeur, une séduction analogique immédiate sur les cordes et les voix. Deux DAC en un!

Caractéristiques clés

• Architecture AKM "1+2" : Modulateur AK4191EQ + double AK4499EX en canaux indépendants L/R. Séparation maximale, jitter supprimé, SNR >127 dB.
• Double signature sonore : Un bouton, deux caractères : transformateurs Lundahl pour la chaleur analogique, Op-Amp pour la précision et la résolution.
• Horloge femtoseconde : Ultra-faible bruit de phase, circuit DPLL dérivé du flagship MS-1. Entrée externe 10 MHz pour connexion SC-1.
• Alimentation linéaire toroïdale : Circuits numériques et analogiques physiquement séparés sur deux PCB. Zéro compromis sur la pureté du signal.
• Connectique complète : Optique, coaxial, AES/EBU, IIS-LVDS, USB-B, USB-C — toutes les entrées isolées électriquement. Sorties XLR & RCA, volume 100 pas.

Points forts

• Timbre switchable : Lundahl Transformateur ou Op-Amp
• Horloge femtoseconde + entrée externe 10 MHz pour l'horlofe de référence SC1.
• Alimentation linéaire toroïdale, circuits séparés
• Connectique complète, isolation électrique totale
• Synergie parfaite avec les appareils de la gamme NT-1, NA-1

Caractéristiques techniques

Puce DAC

• AKM AK4191EQ + double AK4499EX (architecture "1+2")
  • Canal indépendant gauche/droite
  • Suppression du jitter, cohérence de phase optimisée

Sorties analogiques

• XLR (Op-Amp) : 4,5 Vrms, SNR >127 dB, THD+N <0,0002%, diaphonie >-145 dB
• RCA (Op-Amp) : 2,25 Vrms, SNR >121 dB, THD+N <0,0002%
• XLR (Transformateur Lundahl) : SNR >121 dB, THD+N <0,02%
• RCA (Transformateur Lundahl) : SNR >121 dB, THD+N <0,02%
• Réponse en fréquence : 20 Hz – 20 kHz ±0,3 dB
  • -3 dB à 90 kHz (Op-Amp) / -3 dB à 85 kHz (Transformateur)
• Volume numérique : 100 pas, niveaux de sortie sélectionnables

Entrées numériques

• Optique (Toslink) : PCM jusqu'à 24 bits / 192 kHz, DSD 2,8 MHz (DoP)
• Coaxiale (RCA) : PCM jusqu'à 24 bits / 192 kHz, DSD 2,8 MHz (DoP)
• AES/EBU : PCM jusqu'à 24 bits / 192 kHz, DSD 2,8 MHz (DoP)
• IIS-LVDS : PCM 32 bits / 768 kHz, DSD jusqu'à DSD512
• USB Type-B / Type-C : PCM 32 bits / 768 kHz, DSD jusqu'à DSD512
• Isolation électrique sur toutes les entrées

Horloge

• Horloge interne femtoseconde ultra-faible bruit de phase
• Circuit DPLL dérivé du flagship MS-1
• Entrée horloge externe : 10 MHz / 50 Ω (sinus ou carré)

Alimentation

• Transformateur toroïdal multi-enroulements
• Multiples régulateurs LDO à faible bruit
• Circuits numériques et analogiques sur PCB séparés
• Tension : CA 100-120 V ou 220-240 V / 50-60 Hz (auto)
• Consommation : <5 W en veille / <35 W max

Pieds

• MA-DAMPER PRO (co-développés avec Audio Bastion)
  • 5 matériaux : aluminium, caoutchouc, acier inox, billes d'isolation, liège composite

Caractéristiques physiques

• Dimensions : 330 × 267 × 97 mm (L × P × H)
• Poids : 5,6 kg
• Châssis : aluminium CNC
