WATTSON AUDIO - MADISON

HIWAT004

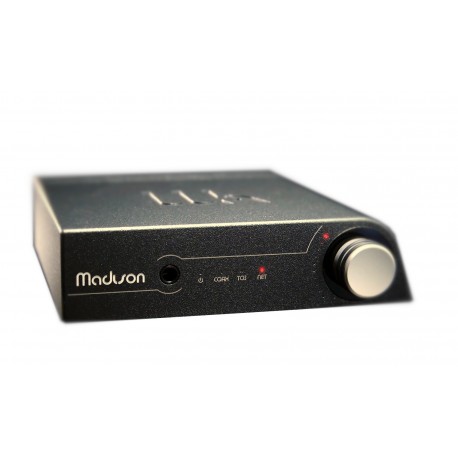

Streamer DAC Madison de Wattson audio, le grand frère de l' Emerson Analog

Plus de détails

3 390,00 € TTC

Le mot du fabricant

Le Madison est un véritable concentré de technologie dévoué à la reproduction musicale.

Construit dans l'esprit de l'horlogerie suisse, son boîtier reprend la ligne des Emerson, et accueille un streamer / DAC conçu dans la pure tradition des appareils haut de gamme.

Sans fonctionnalités superflues, sans aucun compromis sur la qualité, ni sur la simplicité d’utilisation qui ont contribué à la renommée des produits Wattson Audio, le Madison vous invite à passer de longues heures dans son univers musical.

Choix technologiques

L’apparente simplicité de nos streamers cache en réalité une complexité et une finesse bien plus importante qu’il n’y paraît.

Du choix des composants internes, aux logiciels embarqués, en passant par les topologies de circuits, chaque étape du processus de développement a été essentielle pour parfaire l’expérience d’écoute.

Deux approches différentes ont été utilisées dans nos gammes de streamers.

La philosophie mise en œuvre dans les Emerson est celle du fil droit: aucune conversion de fréquence, ni traitement de données ne sont appliqués, outre le contrôle de volume s’il est employé. Le flux de données en provenance de l'interface réseau est transmis directement aux modulateurs S/PDIF et AES/EBU de l'Emerson DIGITAL, ou respectivement à la puce de conversion numérique-analogique dans le cas de l'Emerson ANALOG. Bien mise en oeuvre, cette solution garantit une restitution neutre et sans coloration.

Le Madison présente une architecture plus complexe puisqu’il intègre un processeur de traitement du signal (DSP) qui héberge notre procédé de sur-échantillonnage propriétaire pour optimiser les signaux d’entrée. Ce nouvel algorithme d’interpolation bénéficie de l’héritage des modules emblématiques développés par Anagram Technologies. Il améliore considérablement le processus de conversion numérique-analogique dans le domaine temporel, sans modifier les échantillons du flux de données entrant.

Le Madison, ainsi que les deux modèles Emerson exploitent le moteur de streaming d’Engineered, une solution propriétaire basée sur un processeur Sitara de Texas Instruments.

Le logiciel embarqué, qui gère les différents protocoles de communications réseau et le décodage des flux audio, fait l’objet d’un développement continu depuis de nombreuses années. Les process internes ont été optimisés pour garantir l’intégrité des données audio, la fiabilité de transmission, le support des formats de fichiers Hi-Res (PCM et DSD) sans transcodage, et assurer une expérience utilisateur fluide et réactive.

Horloges

Deux générateurs d'horloge sont utilisés alternativement, selon que le morceau en cours de lecture est échantillonné à une fréquence de base de 44.1kHz ou de 48kHz (ains que tous leurs multiples). Nos streamers n’intègrent donc pas d'oscillateur variable ou de boucle de synchronisation. Le flux des données audio est ainsi directement cadencé par l'horloge active.

Les oscillateurs sélectionnés offrent des performances superlatives, avec un bruit de phase dans la bande audible extrêmement faible. La distribution des signaux d’horloge a été particulièrement soignée afin de minimiser le jitter sur tout le trajet du signal audio numérique.

Etages de sortie

Chaque canal du Madison bénéficie d’un circuit intégré pour la conversion numérique analogique, en mode double différentiel, alimenté séparément. Nous avons opté pour le même DAC de Cirrus Logic que celui qui  est utilisé dans l’Emerson ANALOG. Les filtres analogiques sont différentiels et calculés pour minimiser la rotation de phase tout en offrant une atténuation optimale des bruits de commutation résiduels du DAC. Les étages de sortie, basés sur des amplificateurs opérationnels de dernière génération, sont parfaitement symétriques et différentiels afin d’obtenir des performances identiques en sorties RCA et XLR.

Alimentation

La qualité de l'alimentation des circuits électroniques sensibles est déterminante pour un appareil de ce type, et là encore, une grande attention y a été apportée. Le choix d’utiliser un adaptateur externe présente l’avantage d’éloigner la tension secteur du cœur de l'appareil. La tension continue fournie par l’alimentation externe est lissée par une série de filtres de mode commun et différentiels, puis distribuée aux différents constituants de la carte électronique. Chaque section critique du circuit bénéficie d’un filtrage et d’un régulateur de tension dédié permettant d'éviter les interactions indésirables. Dans le cas du Madison, pas moins de 15 régulateurs de tensions à faible bruit assurent le fonctionnement optimal de chaque section critique.

Les alimentations des générateurs d'horloge, des circuits de synchronisation et de la section analogique sont particulièrement performantes, avec un bruit électrique extrêmement faible, inférieur à 1µV RMS (mesuré dans une bande de fréquence de 10Hz à 100kHz).

  • Spécifications techniques

    •       Solution de streaming propriétaire d'engineered SA, bit-perfect et asynchrone
    •       Support pour les formats haute définition PCM et DSD
    •       Nouveau procédé propriétaire de sur-échantillonnage optimisé en réponse temporelle, héritage des légendaire modules de sur-échantillonnage d’Anagram Technologie
    •       Contrôle de volume sans pertes LEEDH Processing, favorisant la connexion directe à un amplificateur de puissance
    •       Réponse des basses réglable pour compenser le placement des enceintes près des murs
    •       Générateur d’horloge à très faible bruit de phase
    •       Un convertisseur D/A par canal en double différentiel
    •       Étages de sortie analogiques entièrement symétriques
    •       Circuits d’alimentation à très faible bruit
    •       Boîtier en aluminium massif, usiné dans la masse
    •       Design, fabrication et assemblage entièrement réalisé en Suisse



    Connectivité

    •       Entrée réseau : Ethernet 100 Mbit/s
    •       Entrées numériques: 1x S/PDIF sur connecteur RCA et 1x S/PDIF sur TOSLink
    •       Sorties analogiques : 1x asymétriques sur connecteurs RCA et 1x symétriques sur XLR



    Restitution

    •       Formats de compression supportés : WAV, FLAC, AIFF, ALAC, MP3, AAC, Ogg Vorbis, WMA
    •       Protocoles de contrôle : UPnP/DLNA, compatibilité AirPlay,
    •       Services de streaming accessibles par l'app Wattson Music : TIDAL¹, Qobuz², radios airable



    Performances

    •       Résolution en streaming : PCM jusqu'à 32-bit 384 kHz, DSD jusqu'à 256x (11.2896 MHz)
    •       Résolution en entrée S/PDIF : PCM jusqu'à 24-bit 192 kHz
    •       Niveau de sortie RCA (0dB FS) : 2.1 V RMS
    •       Niveau de sortie XLR (0dB FS) : 4.2 V RMS
    •       Rapport signal sur bruit, pondéré (SNR-A) : typ. 124 dB
    •       Distorsion harmonique (THD+N, 0 dB FS) : typ. 0.001 %
    •       Sortie casque : 2x 100 mW sur 32 ohms, 2x 25 mW sur 150 ohms

    Caractéristiques mécaniques et électriques

    •       Dimensions (L x P x H) : 174 x 185 x 47 mm (6.9 x 7.3 x 1.9 in)
    •       Poids : 1050 g (2.31 lb)
    •       Alimentation : 5 V DC, externe, qualité médicale
    •       Consommation : 50 mW au repos, 4.5 W en lecture
